熊谷油氣公司于2021期間完成了四川地區頁巖氣采輸作業區的內檢測項目，項目涵蓋168 、219 、273、 323 小口徑管道的清管、變形和漏磁內檢測服務。結合頁巖氣管道運行現況及前期調研，公司采用最新內檢測技術，在現場工藝不穩定狀態下，實現不降流不降速的實施方案進行內檢測作業，經現場人員和業主方的通力合作，所有管線均順利完成收發球作業，期間未發生卡堵現象，設備完整，無組件丟失或大面積損壞的情況，驗證了技術的可行性及公司產品的安全、可靠性。

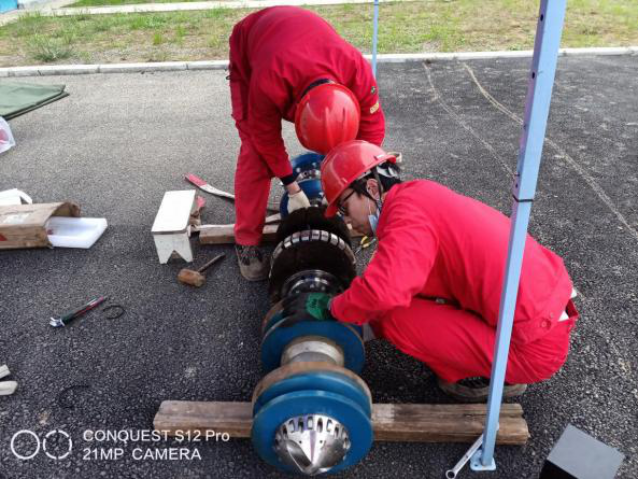

圖：檢測器設備調試

圖：檢測器收球

   后期對數據質量進行分析，檢測數據從發球站采集開始起至收球站斷電之間數據完整，各個探頭信號正常，無異常和數據丟失情況，環焊縫、三通、法蘭等基礎特征無漏檢，缺陷特征明顯清晰，具備分析能力。

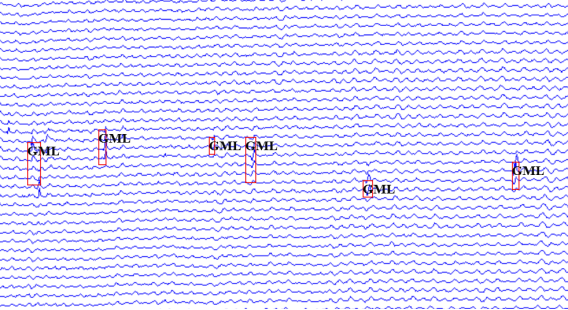

圖2 信號特征

    針對超高速超高清漏磁內檢測能力的驗證，本次項目通過對多段管線現場檢測里程數據和跟蹤數據的分析，實際檢測過程中部分超過10m/s以上，突破了傳統的行業內檢測速度的局限。結合現場對 10m/s左右速度段缺陷的開挖驗證，驗證了超高清數據在高速檢測工況下能夠達到識別缺陷特征的目的，且能達至理想效果，熊谷油氣公司目前全線產品已具備進行高速（大于 8 米/秒）超高清漏磁內檢測的能力。

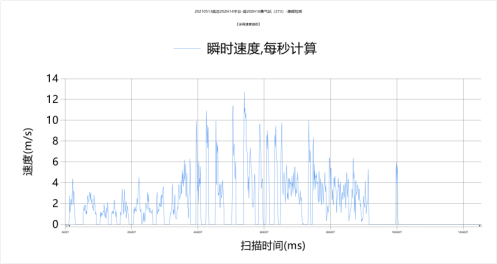

圖3速度曲線圖
